Tutorial: Model Comparison#

This tutorial demonstrates how to compare IWFM models and simulation results using pyiwfm’s comparison tools.

Learning Objectives#

By the end of this tutorial, you will be able to:

  1. Compare mesh differences between two models

  2. Compare stratigraphy changes

  3. Compute performance metrics (RMSE, NSE, etc.)

  4. Generate comparison reports in multiple formats

  5. Visualize differences

Setup: Create Two Model Versions#

Let’s create two versions of a model - an “original” and a “modified” version:

import numpy as np
from pyiwfm.core.mesh import AppGrid, Node, Element
from pyiwfm.core.stratigraphy import Stratigraphy

def create_base_model():
    """Create the original model."""
    nodes = {}
    node_id = 1
    for j in range(4):
        for i in range(4):
            is_boundary = (i == 0 or i == 3 or j == 0 or j == 3)
            nodes[node_id] = Node(
                id=node_id,
                x=float(i * 100),
                y=float(j * 100),
                is_boundary=is_boundary,
            )
            node_id += 1

    elements = {}
    elem_id = 1
    for j in range(3):
        for i in range(3):
            n1 = j * 4 + i + 1
            n2 = n1 + 1
            n3 = n2 + 4
            n4 = n1 + 4
            elements[elem_id] = Element(
                id=elem_id,
                vertices=(n1, n2, n3, n4),
                subregion=1,
            )
            elem_id += 1

    grid = AppGrid(nodes=nodes, elements=elements)
    grid.compute_connectivity()

    # Stratigraphy
    n_nodes = grid.n_nodes
    strat = Stratigraphy(
        n_layers=2,
        n_nodes=n_nodes,
        gs_elev=np.full(n_nodes, 100.0),
        top_elev=np.column_stack([np.full(n_nodes, 100.0), np.full(n_nodes, 50.0)]),
        bottom_elev=np.column_stack([np.full(n_nodes, 50.0), np.full(n_nodes, 0.0)]),
        active_node=np.ones((n_nodes, 2), dtype=bool),
    )

    return grid, strat

def create_modified_model():
    """Create a modified version of the model."""
    grid, strat = create_base_model()

    # Modify node 6 location (interior node)
    grid.nodes[6] = Node(
        id=6,
        x=105.0,  # Moved from 100.0
        y=105.0,  # Moved from 100.0
        is_boundary=False,
    )

    # Add a new node
    grid.nodes[17] = Node(id=17, x=350.0, y=150.0, is_boundary=True)

    # Change element 5 subregion
    grid.elements[5] = Element(
        id=5,
        vertices=grid.elements[5].vertices,
        subregion=2,  # Changed from 1
    )

    # Modify stratigraphy
    strat.gs_elev[5] = 105.0  # Raise ground surface at node 6
    strat.active_node[0, 1] = False  # Deactivate node 1 in layer 2

    return grid, strat

# Create both versions
grid1, strat1 = create_base_model()
grid2, strat2 = create_modified_model()

print(f"Original: {grid1.n_nodes} nodes, {grid1.n_elements} elements")
print(f"Modified: {grid2.n_nodes} nodes, {grid2.n_elements} elements")

(Source code)

Part 1: Comparing Meshes#

Use ModelDiffer to compare the meshes:

from pyiwfm.comparison import ModelDiffer, MeshDiff, DiffType

# Create differ
differ = ModelDiffer()

# Compare meshes
mesh_diff = differ.diff_meshes(grid1, grid2)

print("Mesh Comparison Results:")
print(f"  Identical: {mesh_diff.is_identical}")
print(f"  Nodes added: {mesh_diff.nodes_added}")
print(f"  Nodes removed: {mesh_diff.nodes_removed}")
print(f"  Nodes modified: {mesh_diff.nodes_modified}")
print(f"  Elements added: {mesh_diff.elements_added}")
print(f"  Elements removed: {mesh_diff.elements_removed}")
print(f"  Elements modified: {mesh_diff.elements_modified}")

Viewing Detailed Changes#

# List all changes
print("\nDetailed Changes:")
for item in mesh_diff.items:
    print(f"  {item}")

# Filter by type
added_items = [i for i in mesh_diff.items if i.diff_type == DiffType.ADDED]
modified_items = [i for i in mesh_diff.items if i.diff_type == DiffType.MODIFIED]

print(f"\nAdded items ({len(added_items)}):")
for item in added_items:
    print(f"  {item.path}: {item.new_value}")

print(f"\nModified items ({len(modified_items)}):")
for item in modified_items:
    print(f"  {item.path}: {item.old_value} -> {item.new_value}")

Part 2: Comparing Stratigraphy#

Compare stratigraphy differences:

from pyiwfm.comparison import StratigraphyDiff

# Compare stratigraphy
strat_diff = differ.diff_stratigraphy(strat1, strat2)

print("Stratigraphy Comparison Results:")
print(f"  Identical: {strat_diff.is_identical}")
print(f"  Number of changes: {len(strat_diff.items)}")

# List changes
print("\nStratigraphy Changes:")
for item in strat_diff.items:
    print(f"  {item}")

Part 3: Combined Model Diff#

Combine mesh and stratigraphy diffs into a single ModelDiff:

from pyiwfm.comparison import ModelDiff

# Create combined diff
model_diff = differ.diff(
    mesh1=grid1,
    mesh2=grid2,
    strat1=strat1,
    strat2=strat2,
)

# Get summary
print(model_diff.summary())

# Get statistics
stats = model_diff.statistics()
print(f"\nStatistics: {stats}")

Filtering Differences#

# Filter by path (e.g., only node changes)
node_changes = model_diff.filter_by_path("nodes")
print(f"Node changes: {len(node_changes.items)}")

# Filter by type (e.g., only added items)
added_only = model_diff.filter_by_type(DiffType.ADDED)
print(f"Added items: {len(added_only.items)}")

# Convert to dictionary
diff_dict = model_diff.to_dict()
print(f"Dict keys: {list(diff_dict.keys())}")

Part 4: Computing Performance Metrics#

Compare simulation results using statistical metrics:

from pyiwfm.comparison.metrics import (
    ComparisonMetrics,
    rmse, mae, nash_sutcliffe, percent_bias, scaled_rmse,
)

# Synthetic observed and simulated head data
rng = np.random.default_rng(42)
observed_heads = 50 + 10 * rng.standard_normal(100)
simulated_heads = observed_heads + 2 * rng.standard_normal(100)

# Calculate individual metrics
print("Individual Metrics:")
print(f"  RMSE: {rmse(observed_heads, simulated_heads):.3f} ft")
print(f"  Scaled RMSE: {scaled_rmse(observed_heads, simulated_heads):.4f}")
print(f"  MAE: {mae(observed_heads, simulated_heads):.3f} ft")
print(f"  NSE: {nash_sutcliffe(observed_heads, simulated_heads):.3f}")
print(f"  PBIAS: {percent_bias(observed_heads, simulated_heads):.2f}%")

Computing All Metrics#

# Compute all metrics at once
metrics = ComparisonMetrics.compute(observed_heads, simulated_heads)

# Print summary
print(metrics.summary())

# Get rating
print(f"\nModel Rating: {metrics.rating()}")

# Convert to dictionary
metrics_dict = metrics.to_dict()
print(f"\nAs dict: {metrics_dict}")

Part 5: Time Series Comparison#

Compare time series data:

from pyiwfm.comparison.metrics import TimeSeriesComparison

# Create example time series
times = np.arange(365)  # Daily data for one year
observed = 50 + 10 * np.sin(times * 2 * np.pi / 365)  # Seasonal pattern
simulated = observed + 2 * np.random.randn(365)  # Add noise

# Create comparison
ts_comparison = TimeSeriesComparison(
    times=times,
    observed=observed,
    simulated=simulated,
)

print(f"Time Series Comparison:")
print(f"  Points: {ts_comparison.n_points}")
print(f"  Valid points: {ts_comparison.n_valid_points}")
print(f"  RMSE: {ts_comparison.metrics.rmse:.3f}")
print(f"  NSE: {ts_comparison.metrics.nash_sutcliffe:.3f}")

# Get residuals
residuals = ts_comparison.residuals
print(f"  Mean residual: {residuals.mean():.3f}")
print(f"  Std residual: {residuals.std():.3f}")

Part 6: Spatial Comparison#

Compare spatial fields:

from pyiwfm.comparison.metrics import SpatialComparison

# Coordinates
x = np.array([grid1.nodes[i].x for i in sorted(grid1.nodes.keys())])
y = np.array([grid1.nodes[i].y for i in sorted(grid1.nodes.keys())])

# Head values from two simulations
heads_run1 = 50 + 0.01 * x + 0.02 * y
heads_run2 = heads_run1 + np.random.randn(len(x))

# Create spatial comparison
spatial = SpatialComparison(
    x=x, y=y,
    observed=heads_run1,
    simulated=heads_run2,
)

print(f"Spatial Comparison:")
print(f"  Points: {spatial.n_points}")
print(f"  RMSE: {spatial.metrics.rmse:.3f}")

# Get error field
errors = spatial.error_field
print(f"  Max error: {np.max(np.abs(errors)):.3f}")
print(f"  Mean error: {np.mean(errors):.3f}")

# Relative errors
rel_errors = spatial.relative_error_field
print(f"  Max relative error: {np.max(np.abs(rel_errors)) * 100:.1f}%")

Regional Analysis#

# Define regions (e.g., by subregion)
regions = np.array([
    grid1.elements[e].subregion
    for e in sorted(grid1.elements.keys())
    for _ in range(len(grid1.elements[e].vertices))
])[:len(x)]  # Match array size

# In practice, assign region to each node
regions = np.ones(len(x), dtype=int)
regions[x > 150] = 2  # Simple split by x coordinate

# Compute metrics by region
regional_metrics = spatial.metrics_by_region(regions)

print("\nMetrics by Region:")
for region_id, region_metrics in regional_metrics.items():
    print(f"  Region {region_id}:")
    print(f"    RMSE: {region_metrics.rmse:.3f}")
    print(f"    NSE: {region_metrics.nash_sutcliffe:.3f}")

Part 7: Generating Reports#

Generate comparison reports in various formats:

from pyiwfm.comparison.report import (
    ReportGenerator,
    TextReport,
    JsonReport,
    HtmlReport,
    ComparisonReport,
)

Text Report#

# Create text report
text_report = TextReport()
content = text_report.generate(model_diff)
print(content[:500])  # Print first 500 chars

# Save to file
text_report.save(model_diff, "comparison_report.txt")

JSON Report#

import json

# Create JSON report
json_report = JsonReport(indent=2)
content = json_report.generate(model_diff)

# Parse to verify
data = json.loads(content)
print(f"JSON keys: {list(data.keys())}")

# Save to file
json_report.save(model_diff, "comparison_report.json")

HTML Report#

# Create HTML report
html_report = HtmlReport(title="Model Comparison Report")
content = html_report.generate(model_diff)

# Save to file
html_report.save(model_diff, "comparison_report.html")
print("Saved comparison_report.html")

Using ReportGenerator#

The ReportGenerator provides a unified interface:

# Create report generator
generator = ReportGenerator()

# Generate in different formats
text_content = generator.generate(model_diff, format="text")
json_content = generator.generate(model_diff, format="json")
html_content = generator.generate(model_diff, format="html")

# Auto-detect format from file extension
generator.save(model_diff, "report.txt")   # Text format
generator.save(model_diff, "report.json")  # JSON format
generator.save(model_diff, "report.html")  # HTML format

Comprehensive Report#

Create a report with both model diffs and metrics:

# Create comprehensive report
report = ComparisonReport(
    title="Model Version Comparison",
    description="Comparing original model to modified version",
    model_diff=model_diff,
    head_metrics=metrics,
)

# Generate outputs
print(report.to_text())

# Save in different formats
report.save("full_report.txt")
report.save("full_report.json")
report.save("full_report.html")

Part 8: Visualizing Differences#

Visualize the comparison results:

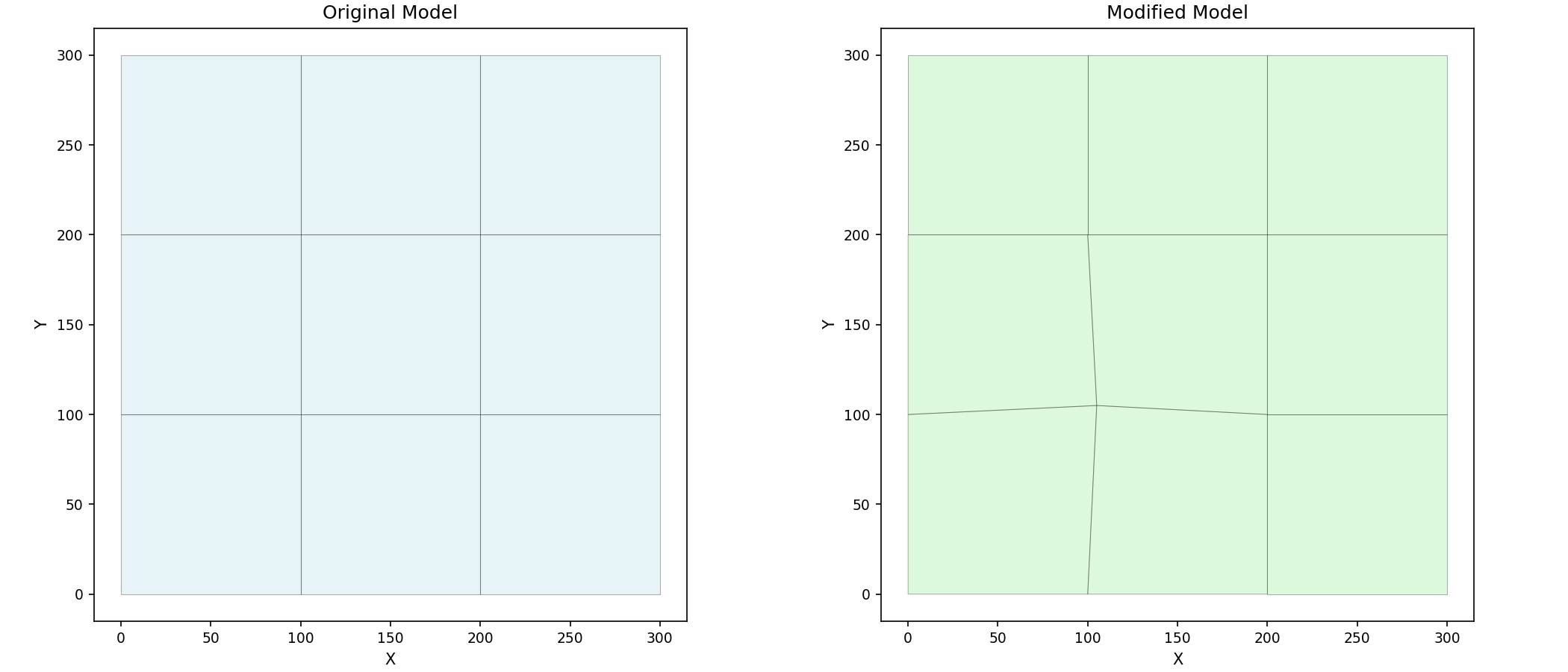

# Create side-by-side comparison plot
fig, axes = plt.subplots(1, 2, figsize=(14, 6))

# Original model
plot_mesh(grid1, ax=axes[0], show_edges=True, fill_color="lightblue")
axes[0].set_title("Original Model")

# Modified model
plot_mesh(grid2, ax=axes[1], show_edges=True, fill_color="lightgreen")
axes[1].set_title("Modified Model")

plt.show()

(Source code)

../_images/model_comparison-2.png

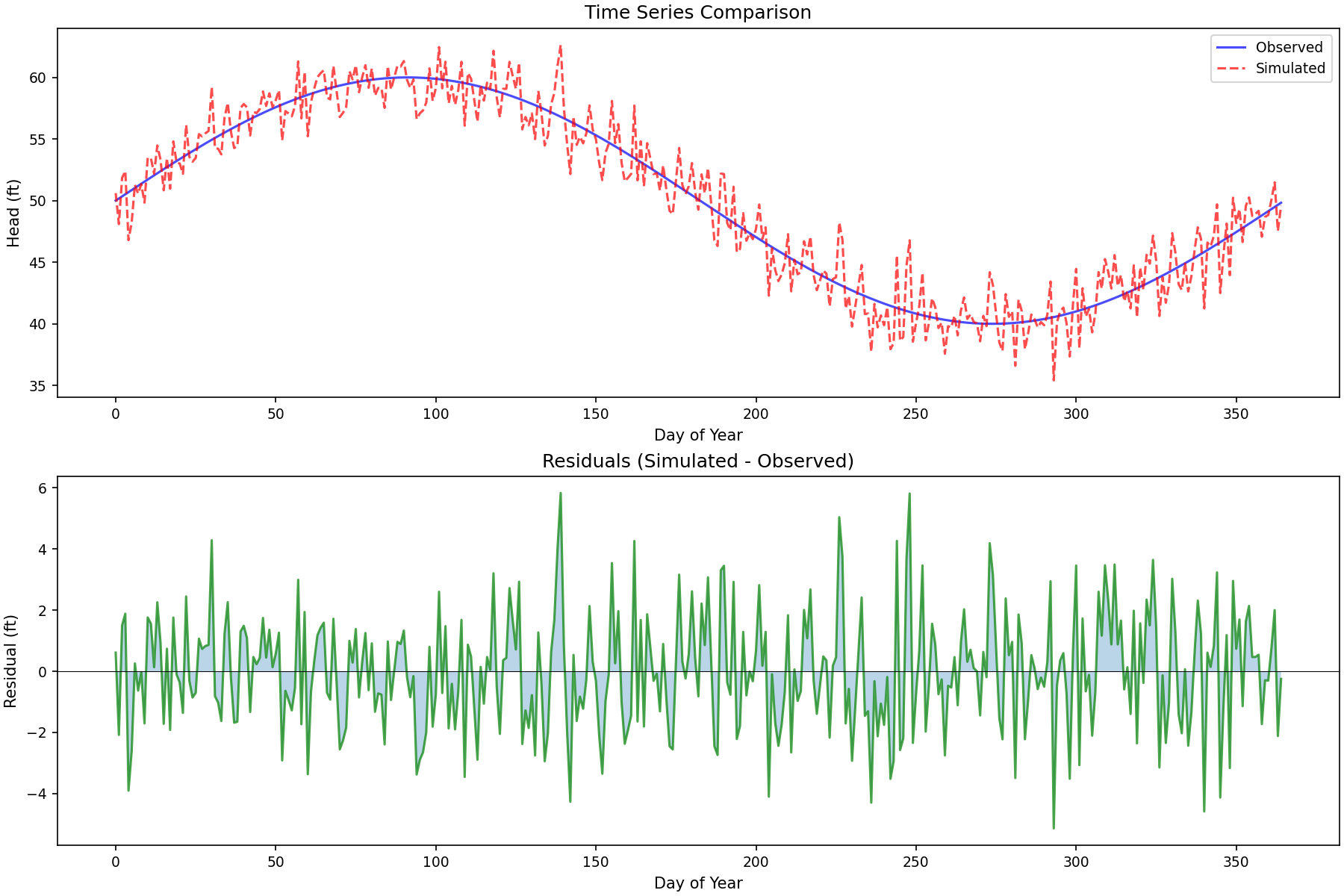

Plotting Residuals#

# Time series residual plot
fig, axes = plt.subplots(2, 1, figsize=(12, 8))

# Time series plot
axes[0].plot(times, observed, 'b-', label='Observed', alpha=0.7)
axes[0].plot(times, simulated, 'r--', label='Simulated', alpha=0.7)
axes[0].set_xlabel('Day of Year')
axes[0].set_ylabel('Head (ft)')
axes[0].legend()
axes[0].set_title('Time Series Comparison')

# Residuals plot
axes[1].plot(times, residuals, 'g-', alpha=0.7)
axes[1].axhline(y=0, color='k', linestyle='-', linewidth=0.5)
axes[1].fill_between(times, residuals, 0, alpha=0.3)
axes[1].set_xlabel('Day of Year')
axes[1].set_ylabel('Residual (ft)')
axes[1].set_title('Residuals (Simulated - Observed)')

plt.show()

(Source code)

../_images/model_comparison-3.png

Summary#

This tutorial covered:

  • Mesh comparison: Detect node/element changes

  • Stratigraphy comparison: Detect layer changes

  • Performance metrics: RMSE, Scaled RMSE, MAE, NSE, PBIAS

  • Time series: Compare temporal data with residual analysis

  • Spatial comparison: Regional analysis of spatial fields

  • Report generation: Text, JSON, and HTML reports

Key classes:

  • ModelDiffer - Compare models

  • MeshDiff, StratigraphyDiff - Diff containers

  • ComparisonMetrics - Statistical metrics

  • ReportGenerator - Multi-format reports
