Time Series Visualization#

This page demonstrates how to visualize temporal data from IWFM models, including groundwater levels, streamflow, and comparison between observed and simulated values. Each example shows the pyiwfm helper function first, then optionally the raw matplotlib equivalent for customization.

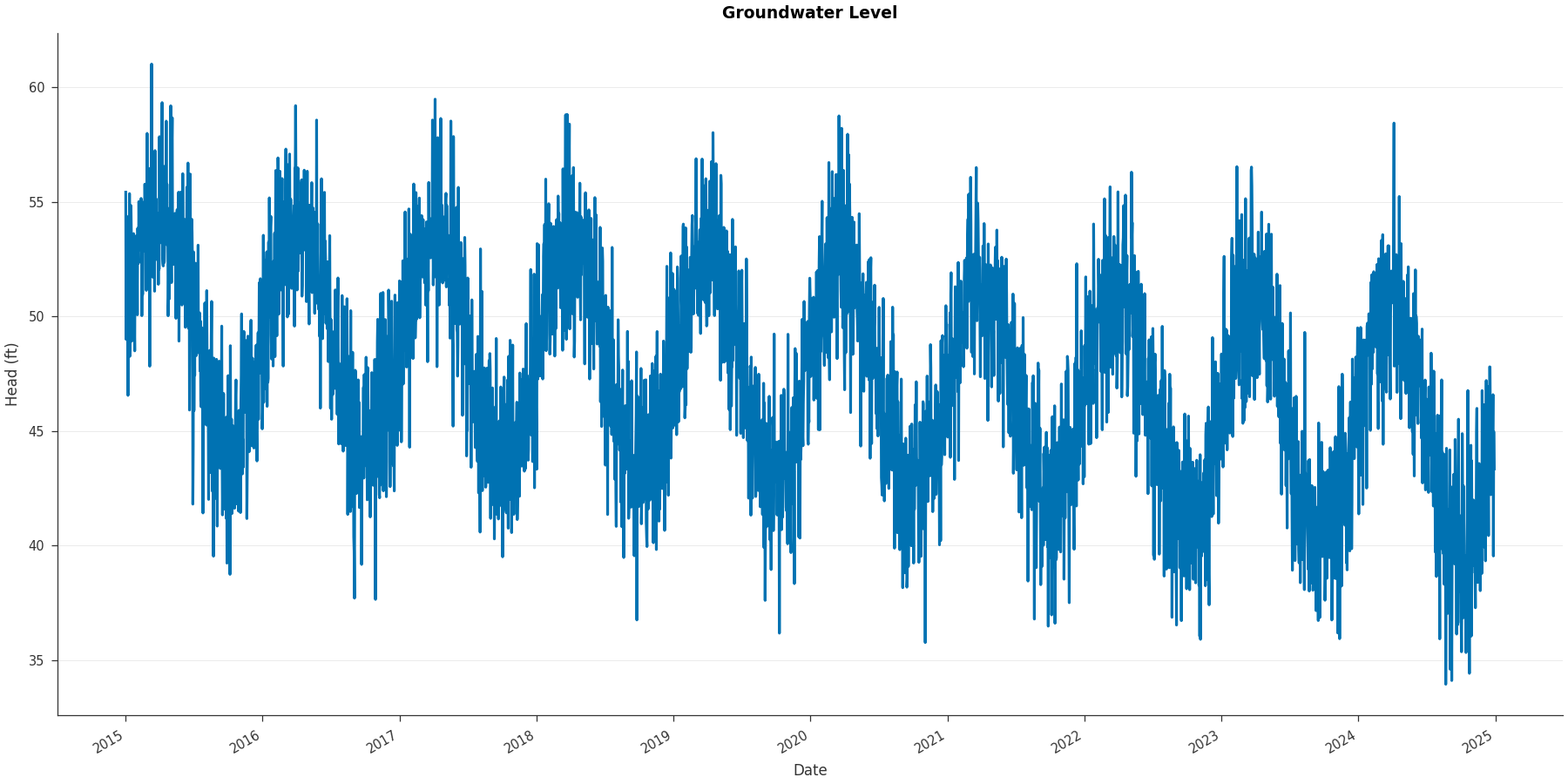

Basic Time Series Plot#

Plot a single time series:

import matplotlib.pyplot as plt
from pyiwfm.sample_models import create_sample_timeseries
from pyiwfm.visualization.plotting import plot_timeseries

# Create sample groundwater head time series
ts = create_sample_timeseries(
    name="Well MW-001",
    n_years=10,
    seasonal=True,
    trend=-0.5,
    noise_level=0.05
)

fig, ax = plot_timeseries(ts, title='Groundwater Level', ylabel='Head (ft)')
plt.show()

(Source code)

../_images/timeseries-1.png

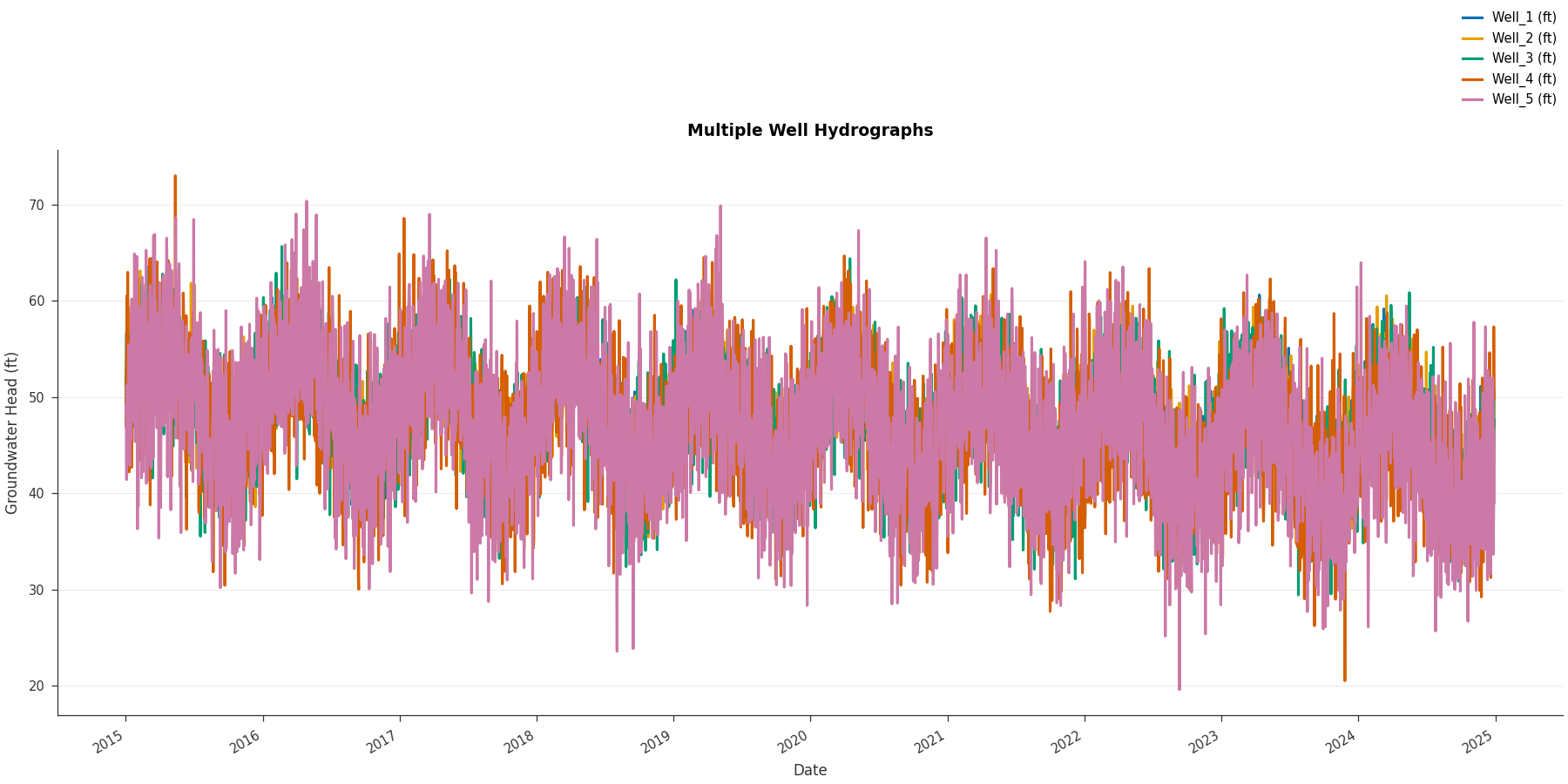

Multiple Time Series#

Compare time series from multiple locations:

import matplotlib.pyplot as plt
from pyiwfm.sample_models import create_sample_timeseries_collection
from pyiwfm.visualization.plotting import plot_timeseries_collection

# Create collection of well time series
collection = create_sample_timeseries_collection(n_locations=5, n_years=10)

fig, ax = plot_timeseries_collection(collection, title='Multiple Well Hydrographs',
                                     ylabel='Groundwater Head (ft)')
plt.show()

(Source code)

../_images/timeseries-2.png

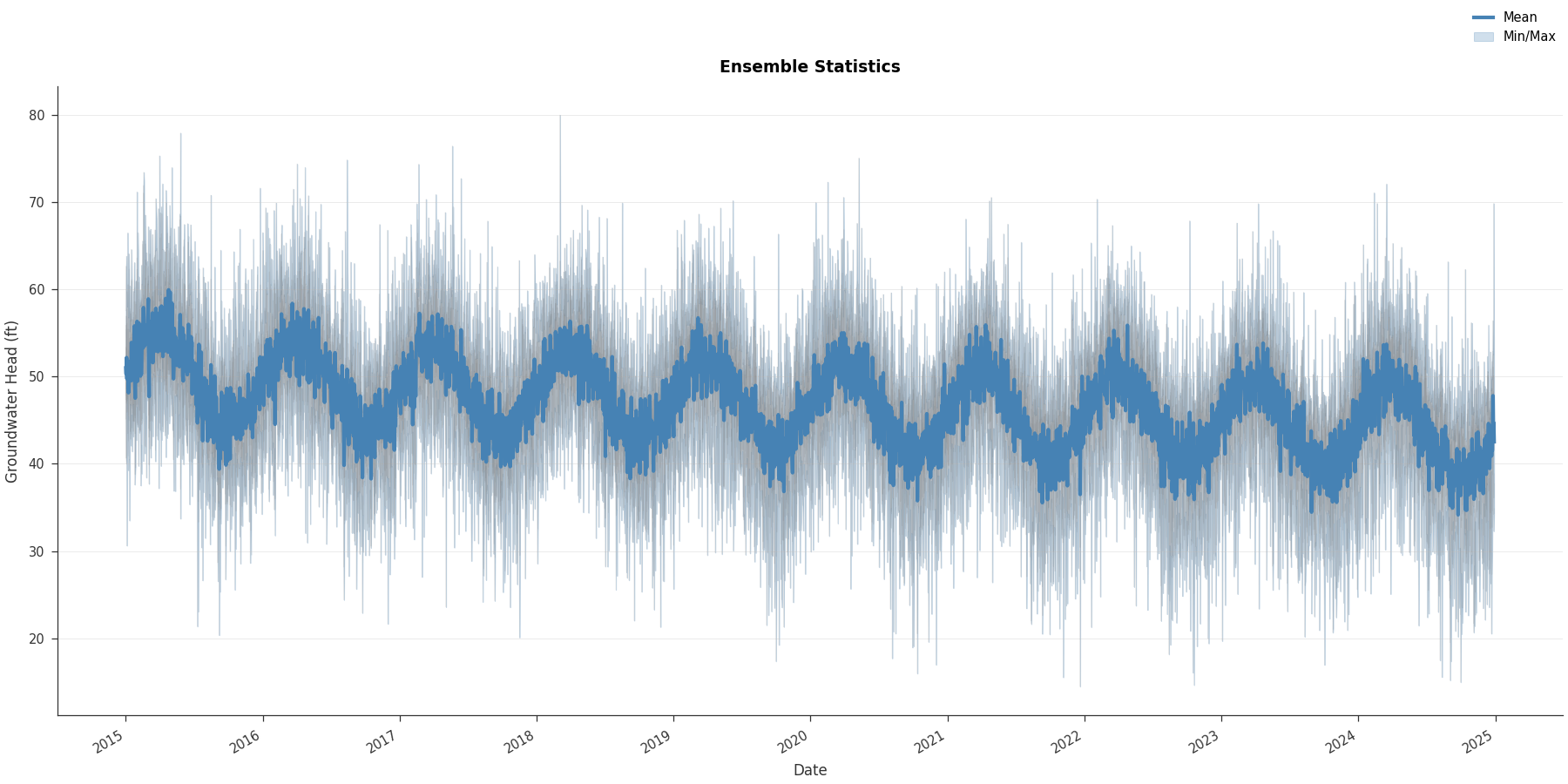

Time Series Statistics#

Use plot_timeseries_statistics() for ensemble statistics with min/max or standard deviation bands:

import matplotlib.pyplot as plt
from pyiwfm.sample_models import create_sample_timeseries_collection
from pyiwfm.visualization.plotting import plot_timeseries_statistics

collection = create_sample_timeseries_collection(n_locations=8, n_years=10)

fig, ax = plot_timeseries_statistics(collection, band='minmax',
                                      show_individual=True,
                                      title='Ensemble Statistics',
                                      ylabel='Groundwater Head (ft)')
plt.show()

(Source code)

../_images/timeseries-3.png

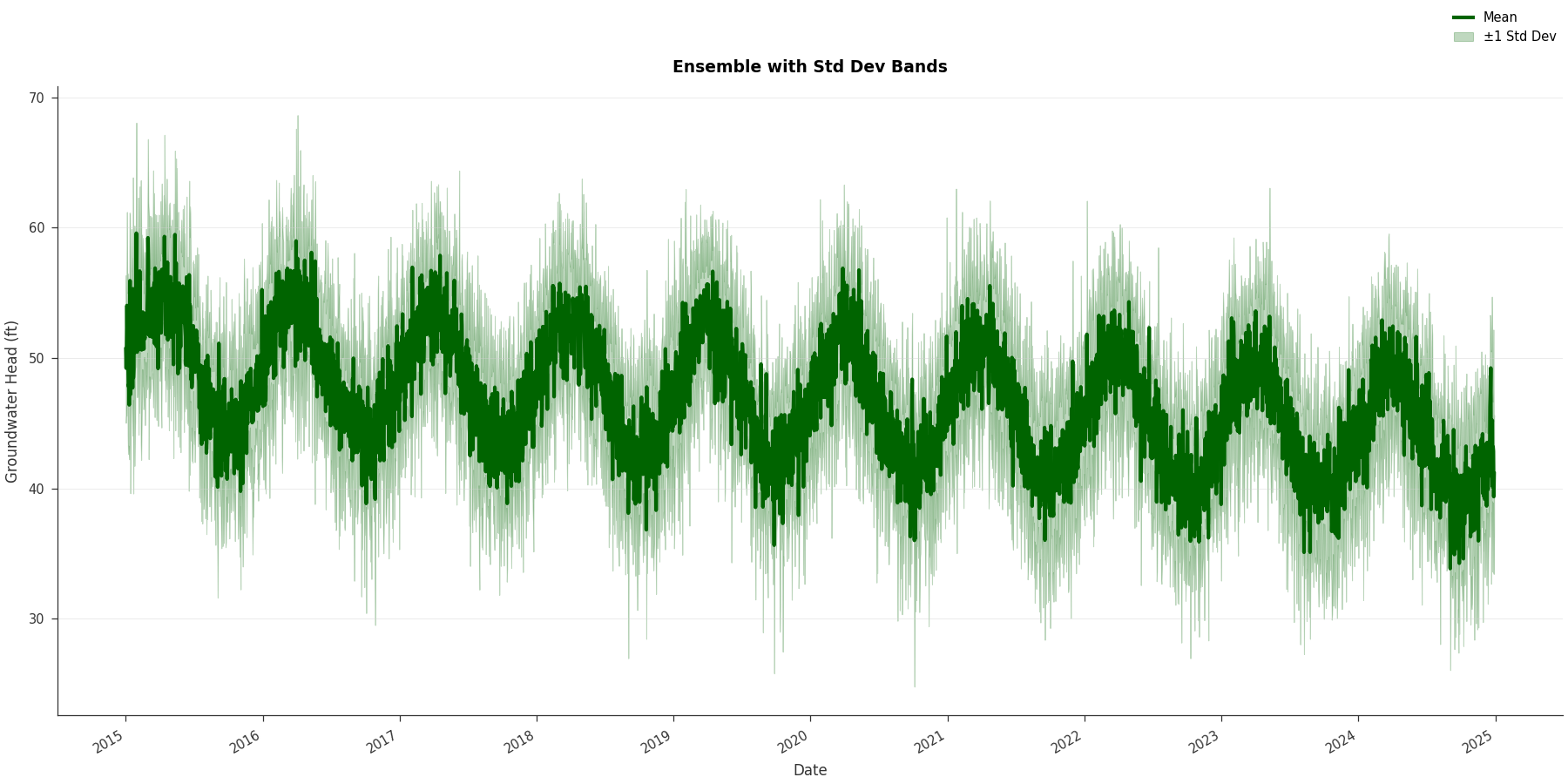

Standard deviation band variant:

import matplotlib.pyplot as plt
from pyiwfm.sample_models import create_sample_timeseries_collection
from pyiwfm.visualization.plotting import plot_timeseries_statistics

collection = create_sample_timeseries_collection(n_locations=8, n_years=10)

fig, ax = plot_timeseries_statistics(collection, band='std',
                                      mean_color='darkgreen',
                                      title='Ensemble with Std Dev Bands',
                                      ylabel='Groundwater Head (ft)')
plt.show()

(Source code)

../_images/timeseries-4.png

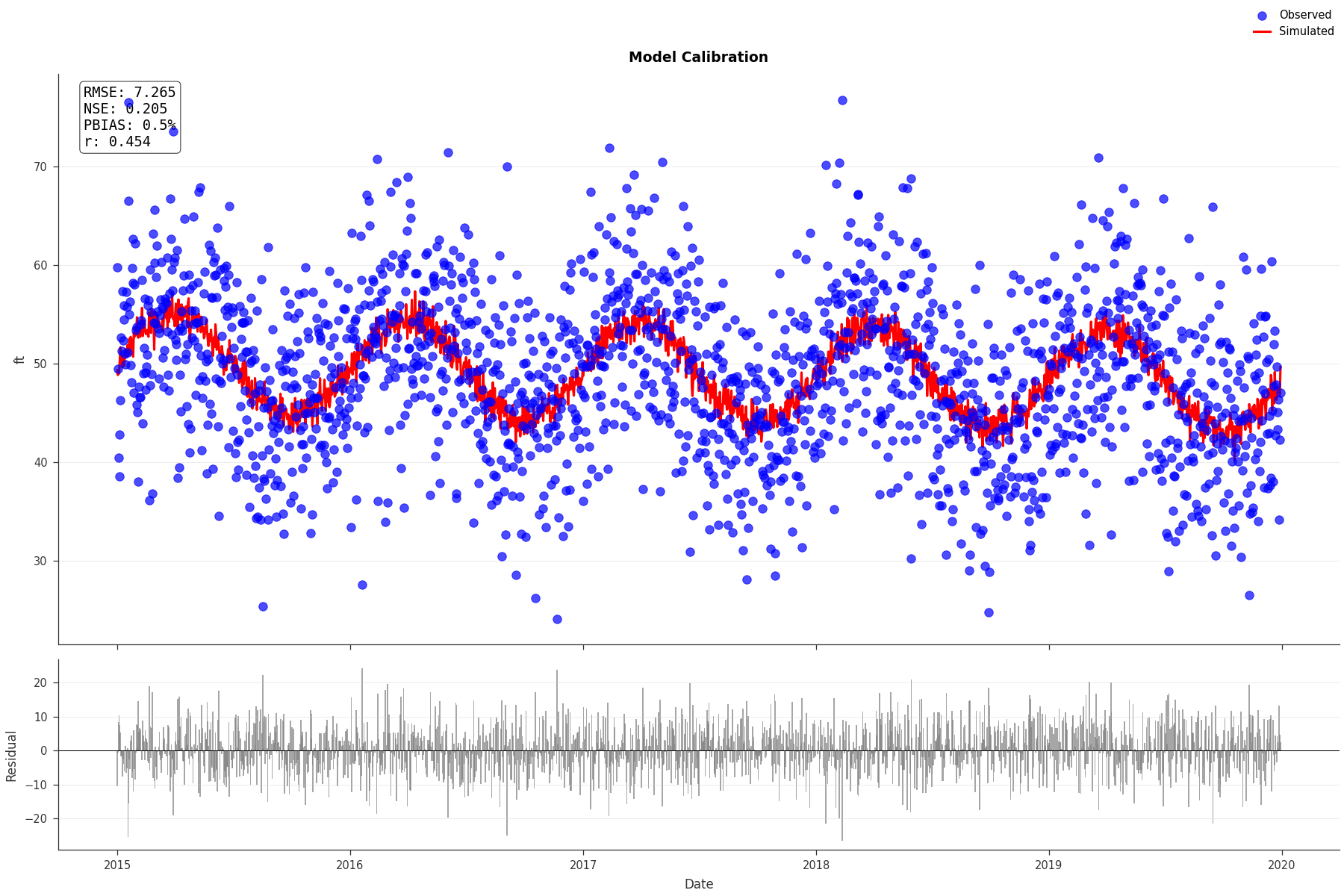

Observed vs Simulated Comparison#

Use plot_timeseries_comparison() for calibration plots:

import matplotlib.pyplot as plt
from pyiwfm.sample_models import create_sample_timeseries
from pyiwfm.visualization.plotting import plot_timeseries_comparison

simulated = create_sample_timeseries(
    name="Simulated", n_years=5, seasonal=True, trend=-0.4, noise_level=0.02
)
observed = create_sample_timeseries(
    name="Observed", n_years=5, seasonal=True, trend=-0.6, noise_level=0.15
)

fig, ax = plot_timeseries_comparison(observed, simulated,
                                      title='Model Calibration',
                                      show_residuals=True,
                                      show_metrics=True)
plt.show()

(Source code)

../_images/timeseries-5.png

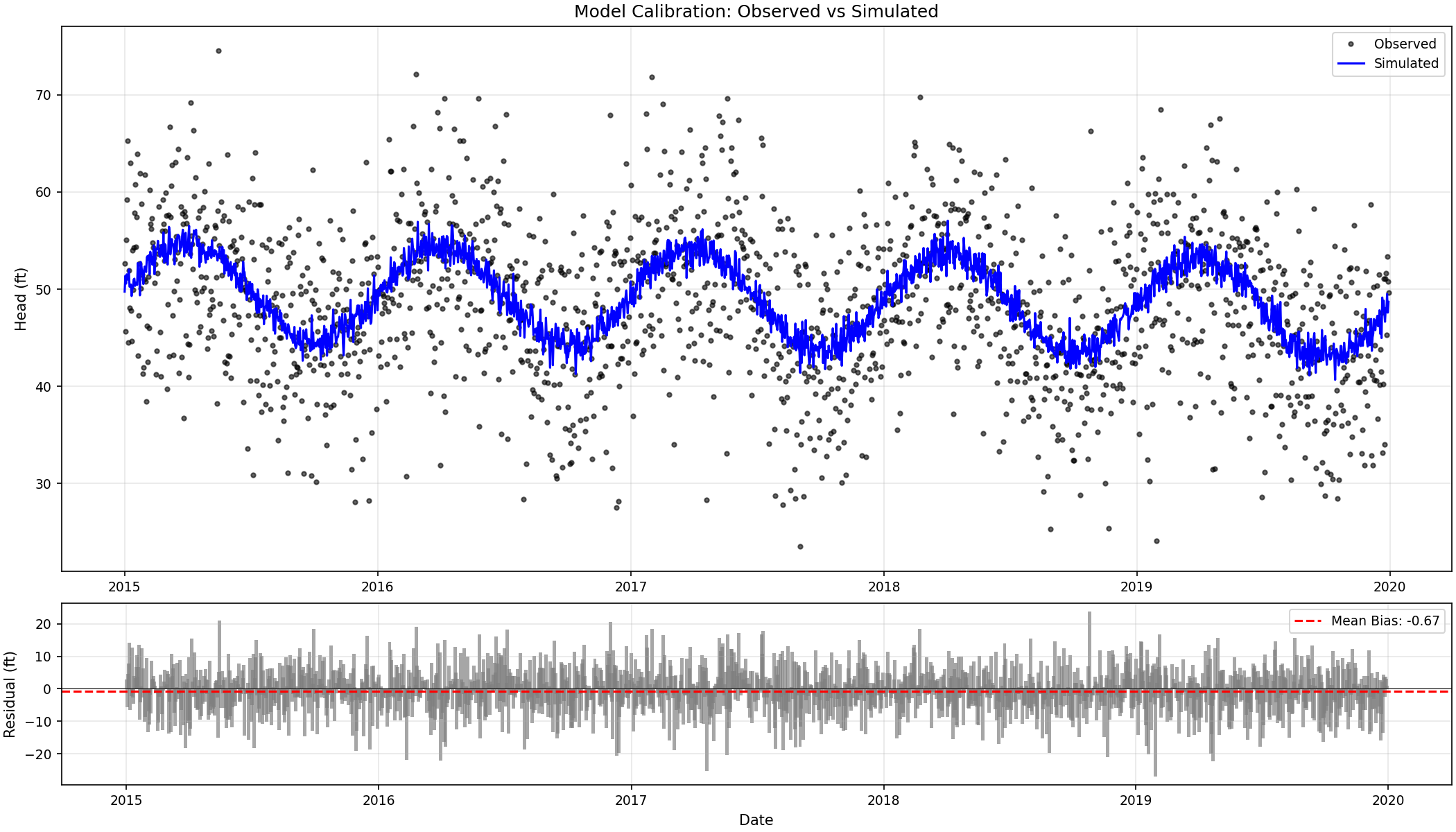

Raw matplotlib alternative for more control:

import matplotlib.pyplot as plt
import numpy as np
from pyiwfm.sample_models import create_sample_timeseries

simulated = create_sample_timeseries(
    name="Simulated", n_years=5, seasonal=True, trend=-0.4, noise_level=0.02
)
observed = create_sample_timeseries(
    name="Observed", n_years=5, seasonal=True, trend=-0.6, noise_level=0.15
)

fig, axes = plt.subplots(2, 1, figsize=(14, 8), gridspec_kw={'height_ratios': [3, 1]})

times_obs = [t.item() for t in observed.times]
times_sim = [t.item() for t in simulated.times]

ax1 = axes[0]
ax1.plot(times_obs, observed.values, 'ko', markersize=3, alpha=0.6, label='Observed')
ax1.plot(times_sim, simulated.values, 'b-', linewidth=1.5, label='Simulated')
ax1.set_ylabel('Head (ft)')
ax1.set_title('Model Calibration: Observed vs Simulated')
ax1.legend()
ax1.grid(True, alpha=0.3)

ax2 = axes[1]
residuals = observed.values - simulated.values
ax2.bar(times_obs, residuals, width=5, alpha=0.7, color='gray')
ax2.axhline(y=0, color='black', linestyle='-', linewidth=0.5)
ax2.axhline(y=np.mean(residuals), color='red', linestyle='--',
            label=f'Mean Bias: {np.mean(residuals):.2f}')
ax2.set_ylabel('Residual (ft)')
ax2.set_xlabel('Date')
ax2.legend(loc='upper right')
ax2.grid(True, alpha=0.3)

plt.show()

(Source code)

../_images/timeseries-6.png

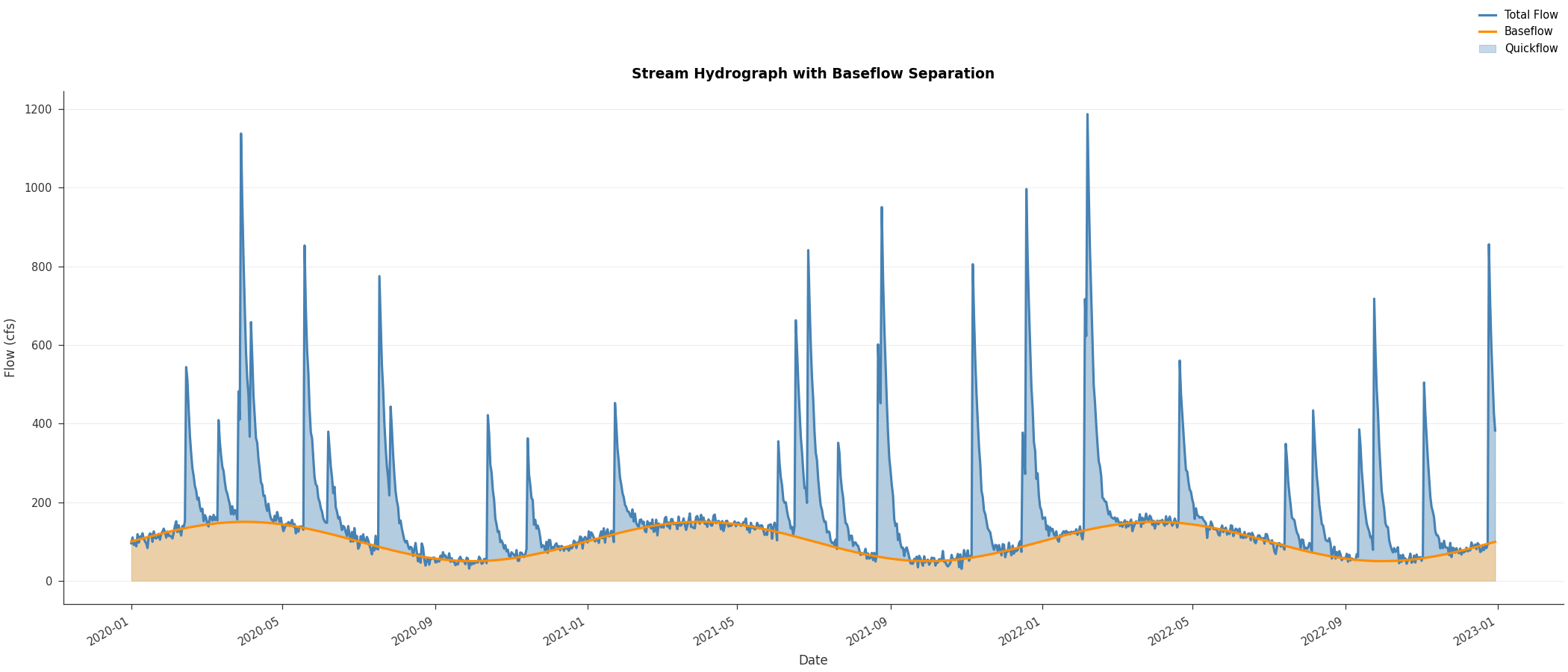

Streamflow Hydrograph#

Use plot_streamflow_hydrograph() for streamflow with optional baseflow separation:

import matplotlib.pyplot as plt
import numpy as np
from pyiwfm.visualization.plotting import plot_streamflow_hydrograph

np.random.seed(42)
n_days = 365 * 3
times = np.arange('2020-01-01', '2022-12-31', dtype='datetime64[D]')[:n_days]
t = np.arange(n_days)

baseflow = 100 + 50 * np.sin(2 * np.pi * t / 365)
storms = np.zeros(n_days)
storm_days = np.random.choice(n_days, 30, replace=False)
for sd in storm_days:
    peak = np.random.uniform(200, 800)
    decay = np.exp(-np.arange(30) / 5)
    end_idx = min(sd + 30, n_days)
    storms[sd:end_idx] += peak * decay[:end_idx - sd]

total_flow = np.maximum(baseflow + storms + np.random.normal(0, 10, n_days), 0)

fig, ax = plot_streamflow_hydrograph(times, total_flow, baseflow=baseflow,
                                      title='Stream Hydrograph with Baseflow Separation',
                                      units='cfs')
plt.show()

(Source code)

../_images/timeseries-7.png

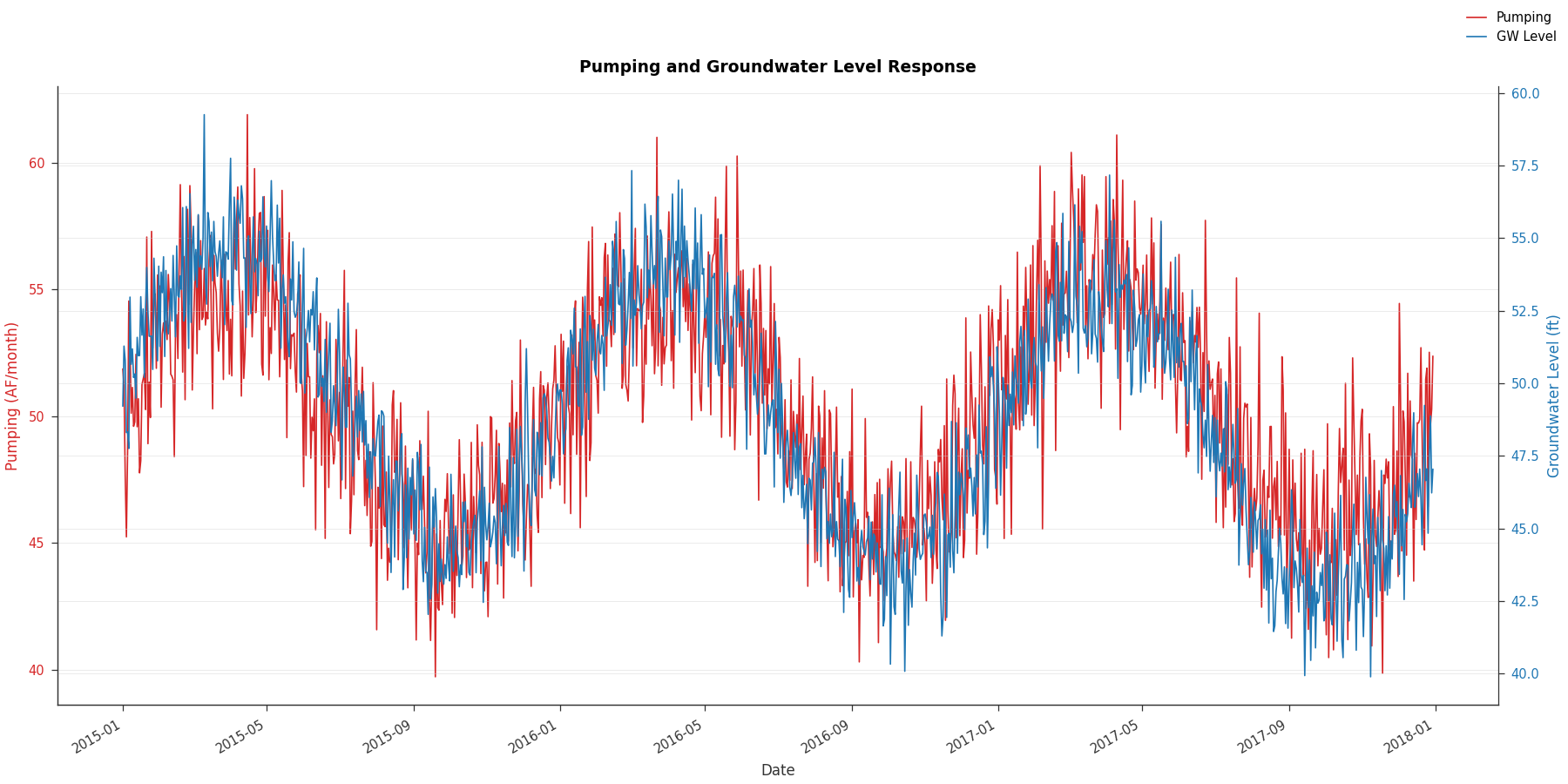

Dual Axis Comparison#

Use plot_dual_axis() to compare related variables with different scales on two y-axes:

import matplotlib.pyplot as plt
import numpy as np
from pyiwfm.sample_models import create_sample_timeseries
from pyiwfm.visualization.plotting import plot_dual_axis

pumping = create_sample_timeseries(
    name="Pumping", n_years=3, seasonal=True, trend=0.2, noise_level=0.05
)
head = create_sample_timeseries(
    name="GW Level", n_years=3, seasonal=True, trend=-0.8, noise_level=0.03
)

fig, (ax1, ax2) = plot_dual_axis(
    pumping, head,
    color1='tab:red', color2='tab:blue',
    ylabel1='Pumping (AF/month)', ylabel2='Groundwater Level (ft)',
    title='Pumping and Groundwater Level Response'
)
plt.show()

(Source code)

../_images/timeseries-8.png

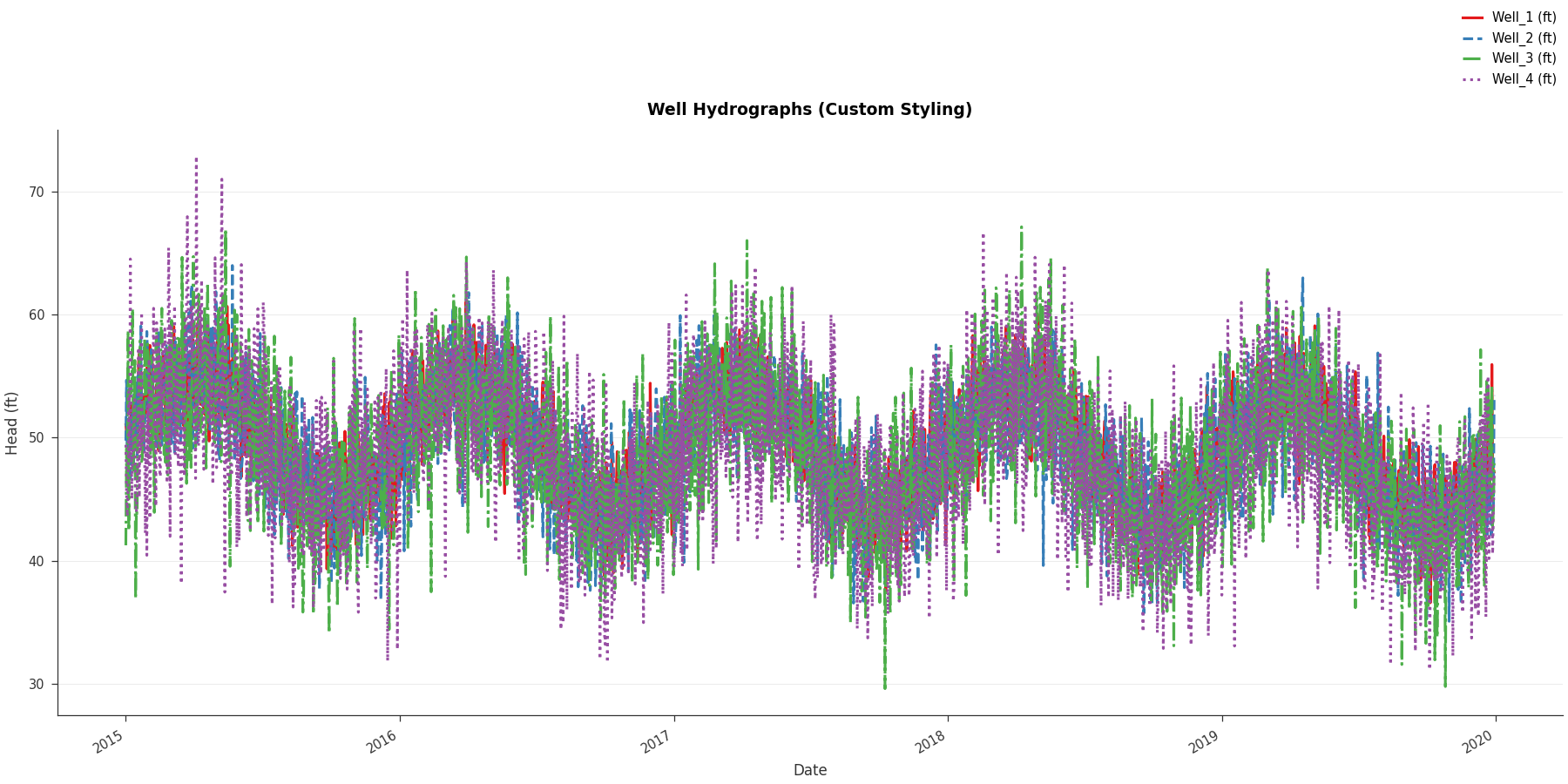

Time Series Collection with Custom Styling#

Use plot_timeseries_collection() with extra styling options:

import matplotlib.pyplot as plt
from pyiwfm.sample_models import create_sample_timeseries_collection
from pyiwfm.visualization.plotting import plot_timeseries_collection

collection = create_sample_timeseries_collection(n_locations=4, n_years=5)

fig, ax = plot_timeseries_collection(
    collection,
    title='Well Hydrographs (Custom Styling)',
    colors=['#e41a1c', '#377eb8', '#4daf4a', '#984ea3'],
    linestyles=['-', '--', '-.', ':'],
    ylabel='Head (ft)',
    grid=True,
)
plt.show()

(Source code)

../_images/timeseries-9.png
